ZZYP自力式壓力調節閥

ZZYP自力式壓力調節閥 概述

ZZY系列自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式壓力調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，自力式壓力調節閥主要應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。 ZZY系列自力式壓力調節產品有單座ZZYP（較常用型號）、套筒ZZYM、雙座ZZYN三種結構；執行機構有薄膜式、活塞式兩種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。

ZZYP自力式壓力調節閥 特點

（1）自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
（2）壓力分段范圍細且互相交叉，調節精度高。
（3）壓力設定值在運行期間可連續設定。
（4）對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
（5）橡膠膜片式檢測，執行機構測精度高、動作靈敏。
（6）采用壓力平衡機構，使調節閥反應靈敏、控制精確。

ZZYP自力式壓力調節閥 主要技術參數

公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
噪音衡量系數Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允許壓差
(Mpa)		 PN16 1.6 1.5 1.2 1,0
PN40 2.0
閥蓋形式 標準型-17～+300℃、高溫型+300℃～+450℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式 單座、套筒型閥芯
流量特性 線性

ZZYP自力式壓力調節閥 執行器技術參數

有效面積(cm ) 32※ 80 250 630
壓力設定范圍(MPa) 0.8～1.6 0.1～0.6 0.015～0.15 0.005～0.035
0.3～1.2 0.05～0.3 0.01～0.07
保證壓力閥正常工作的
最小壓差△Pmin(MPa)		 ≥0.05 ≥0.04 ≥0.01 ≥0.005
允許上下膜室之間最大壓差(MPa) 2.0 1.25 0.4 0.15
材料 膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維
控制管線、接頭 銅管或鋼管10×1； 卡套式接頭：R1/4"

注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。

ZZYP自力式壓力調節閥 主要性能指標

設定值偏差 ±8%
允許泄露量
(在規定實驗條件下)		 硬密封 4×0.01%閥額定容量
軟密封 DN15～50 DN65～125 DN150～250
10氣泡/min 20氣泡/min 40氣泡/min

ZZYP自力式壓力調節閥 工作溫度

公稱通徑 15～125mm 150～250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷卻罐≤200℃ 冷卻罐和加長件≤200℃
冷卻罐和散熱片≤350℃ ※ 冷卻罐和加長件≤300℃ ※
軟密封 ≤150℃

注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。

ZZYP自力式壓力調節閥 主要零件材料

材料代號 C（WCB） P（304） R（316）

主要

零件

 閥體 WCB（ZG230-450） ZG1Cr18Ni9Ti（304） ZG1Cr18Ni12Mo2Ti（316）
閥芯、閥座 1Cr18Ni9Ti（304） 1Cr18Ni9Ti（304） 1Cr18Ni12Mo2Ti（316）
閥桿 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
膜片 丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠
膜蓋 A3、A4鋼涂四氟乙烯
填料 聚四氟乙烯、柔性石墨
彈簧 60Si2Mn
導向套 HPb59-1

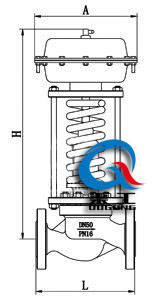

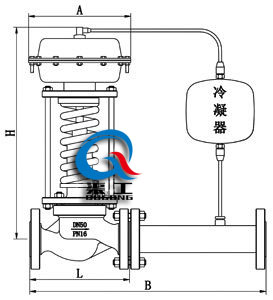

ZZYP自力式壓力調節閥 主要外形圖

zzyp自力式壓力調節閥(帶冷凝器) zzyp自力式壓力調節閥 (標準型)
自力式壓力調節閥(帶冷凝器) 自力式壓力調節閥 (標準型)

ZZYP自力式壓力調節閥 主要外形尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
法蘭接管尺寸(B) 383 512 603 862 1023 1380 1800 2000 2200
法蘭端間距(L) 150 160 180 200 230 290 310 350 400 480 600 730 850

壓力調節范圍(KPa)

 15-140 H 475 520 540 710 780 840 880 915 940 1000
A 280 308
200-500 H 455 500 520 690 760 800 870 880 900 950
A 230
120-300 H 450 490 510 680 750 790 860 870 890 940
A 176 194 280
480-1000 H 445 480 670 740 780 850 860 880 930
A 176 194 280
600-1500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
1000-2500 H 445 570 600 820 980 950 1000 1100 1200
A 85 96
大約重量(Kg) 26 37 42 72 90 114 130 144 180 200 250
導壓管接口螺紋 M16X1.5

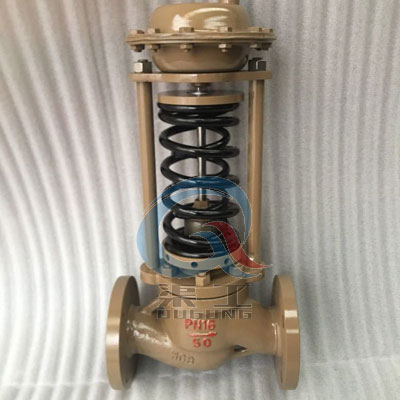

ZZYP自力式壓力調節閥 實物圖

ZZYP自力式壓力調節閥實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多ZZYP自力式壓力調節閥的使用性能、外形結構、安裝尺寸參數、價格，索取 ZZYP自力式壓力調節閥說明書及產品選型樣本，請聯系我們。
