ZFQ-1防爆阻火呼吸閥,又名LFH-IZ阻火呼吸閥，集阻火器功能與呼吸閥功能為一體。它是石化儲罐的新型設備，其優點是阻火呼吸性能好，重量輕，維修方便。
ZFQ防爆阻火呼吸閥殼體選用不銹鋼、鑄鋼、鋁合金，耐腐蝕性好；波紋阻火層采用不銹鋼材料，阻火性能好，耐腐蝕性能好； 結構簡單，易檢修，方便。
ZFQ防爆阻火呼吸閥適用于儲存內點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在-35℃-60℃的溫度環境中正常工作。
| A級正壓 | 355Pa (36毫米水柱) |
|---|---|
| 負壓 | 295Pa (30毫米水柱) |
| B級正壓 | 980Pa (100毫米水柱) |
| 負壓 | 295Pa (30毫米水柱) |
| C級正壓 | 1765Pa (180毫米水柱) |
| 負壓 | 295Pa (30毫米水柱) |
| 閥體材料 | WCB、304、316、鋁合金 |
|---|---|
| 正壓閥盤材料 | 304、316、鋁合金 |
| 負壓閥盤材料 | 304、316、四氟PTFE |
| 環境溫度 ℃ | -30~60 |
 |
|---|

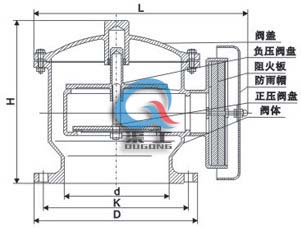

| ZFQ防爆阻火呼吸閥 外形結構圖 |
| 公稱通徑 (mm) | 安裝尺寸（mm） | ||||
|---|---|---|---|---|---|
| D | K | L | H | n×φ | |
| DN25 | 115 | 85 | 160 | 165 | 4×14 |
| DN32 | 135 | 100 | 180 | 185 | 4×18 |
| DN40 | 145 | 110 | 190 | 190 | 4×18 |
| DN50 | 160 | 125 | 220 | 220 | 4×18 |
| DN80 | 195 | 160 | 270 | 260 | 8×18 |
| DN100 | 215 | 180 | 310 | 280 | 8×18 |
| DN150 | 280 | 240 | 380 | 330 | 8×22 |
| DN200 | 335 | 295 | 450 | 380 | 12×22 |
| DN250 | 395 | 350 | 520 | 420 | 12×22 |
| DN400 | 565 | 515 | 670 | 520 | 16×26 |
1、呼吸閥應安裝在儲罐氣源的高點，以減少物料蒸發損耗。通常對于立式罐，呼吸閥應盡量安裝在罐頂中央頂板范圍內，對于罐頂需設隔熱層的儲罐、可安裝在梯子平臺附近；
2、當需要安裝兩個呼吸閥時，它們與罐頂中心應對稱布置；
3、若呼吸閥用在氮封罐上，則氮氣供氣管的接管位置應遠離呼吸閥接口，并由罐頂部插進儲罐內約 200mm ，這樣氮氣進罐后不直接排出，達到氮封的目的。
為了呼吸閥使用穩定，應在3-6個月內定期將波紋阻火層拆下，清洗干凈，可是讓阻火層上每個孔暢通，免除堵塞，可以正常使用。定期檢查通風氣正、負閥盤動作是否靈活，導桿及閥盤接觸密封面有沒有損壞，如有損壞應調換。在檢查維護重新安裝時，應讓閥內各結合面嚴密配合，閥盤升降靈活。新閥啟用時，應安裝前除去閥盤間的防震物，否則呼吸閥將失靈。
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多ZFQ防爆阻火呼吸閥的使用性能、外形結構、安裝尺寸參數、價格，索取
ZFQ防爆阻火呼吸閥說明書及產品選型樣本，請聯系我們。
